一、概述
太阳能集热器是决定太阳能热水系统热性能的关键集热部件，对太阳能产品的发展起着决定性的作用。因此对集热器的研究和测试非常重要，我们根据国家检测标准要求和多年太阳能检测设备的经验，特推出TYD-2B型太阳能集热器测试系统，该产品全部采用微机自动控制与检测，具有测试精度高，性能稳定，劳动效率高等方面特定。并得到多家用户的使用与认可，是先进的太阳能集热器检测设备。可广泛应用于太阳能生产厂、太阳能实验室、太阳能检测中心、产品质量检验机构、大中专科研院所等对太阳能研究部门的使用。
二、测试产品类型:
1．平板型太阳能集热器
2. 真空管太阳能集热器
三、测试方法及内容
按照国标GB/T4271-2007 、GB/T17581-2007、GB/T6424-2007 集热器热性能测试方法执行,系统指标符合国标中检测仪器指标要求。
测试项目：热性能，压力降落，外观，耐压，刚度，强度，闷晒，空晒，外热冲击，内热冲击，淋雨，耐冻，耐撞击共计13项

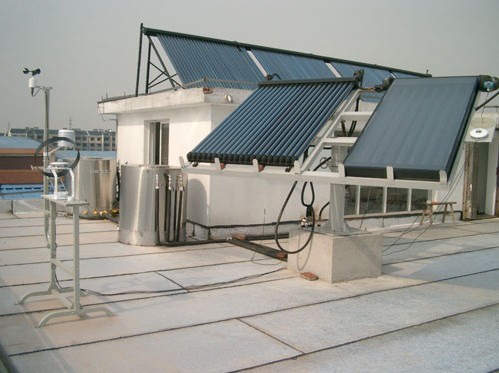

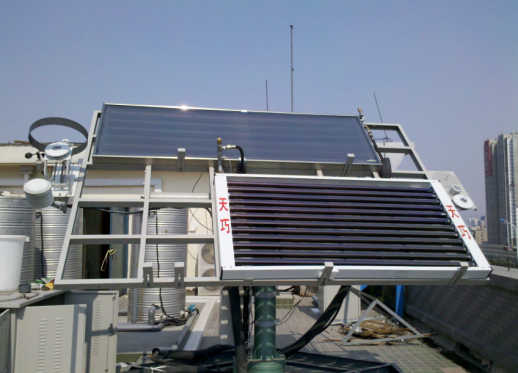

四、设备运行环境（室外全天侯运行）
1．场地：室外正对南方，东南西三方向无阳光阴影遮挡，水泥浇注平面，承载重量:300公斤/平方米,室外面积大于50平方米,室内面积大于3平方米,之间距离小于20米。
2．上下水管路齐备，水压大于1.5公斤压力,管路直径标准6分管
3．现场电源：电压：380V（±10%），50Hz(±2%)，电流：20A 带室外配电箱
五、系统配置（用户特殊要求另行设计）
1．TYD-2B 太阳能集热器热性能测试仪（含全套传感器） 1套
2. TYD-2B-KG1型太阳能集热器系统控制柜 1台

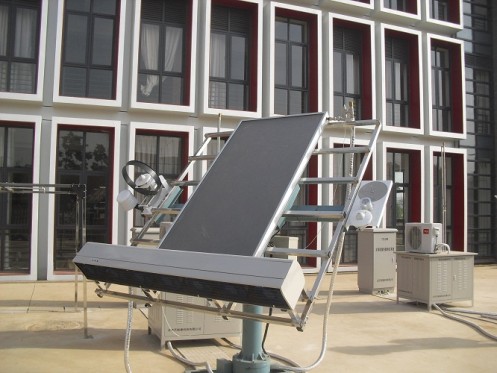

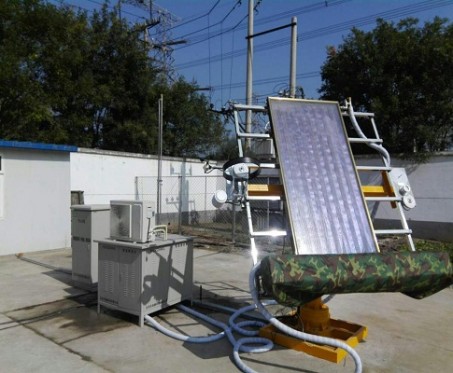

3. TYD-CZ-XT1旋转测试台 1 台
4. TYD-CZ-HW1恒温测试台 1台
5. TYD-CSX1 储水箱 2台
6. TYD-LD1冷冻室 1台
7． TYD-HY2太阳能热水系统恒压试验台 1台
8.钢球试验装置(直径30钢球3个)及盒尺组合工具 1套
(说明: 1.2.3.4.5 用于完成 热性能，压力降落, 闷晒，空晒等试验 7用于完成外热冲击，内热冲击，淋雨, 耐压等试验 6用于完成耐冻等试验 8用于完成外观,刚度，强度,耐撞击等试验)
广泛应用于太阳能生产厂家、太阳能实验室、太阳能检测中心、产品质量检验机构、大中专科研院所等对太阳能研究部门的使用。
TYD-2B型太阳能集热器热性能测试仪
|
序号 |
名 称 |
型 号 |
数 量 |
单位 |
|
1 |
太阳能集热器热性能测试仪 |
TYD-2B |
1 |
台 |
|
2 |
太阳总辐射传感器（一级表） |
TRT-2 |
1 |
台 |
|
3 |
精密温度传感器(0～100℃, 精度:±0.1℃,,低温型,不锈钢封装,￠4×40mm,全密封,防腐,放水,太阳能热水器专用） |
TSD-2A |
8 |
只 |
|
4 |
太阳散射辐射表 |
SET-1 |
1 |
台 |
|
5 |
环境温度传感器（带防辐射通风罩） |
ATS-3 |
1 |
只 |
|
6 |
数字风速传感器 |
WS-9S |
1 |
台 |
|
7 |
流量传感器:供电:DC24V范围:0.04～0.25m3/h 耐水温：0～120度 精度:小于0.5% 工作压力:25MP,信号输出:脉冲 |
LW-B11 |
1 |
台 |
|
8 |
管路压力传感器，2路 ，用于压力降落试验，压力范围：0～0.1MPA， 精度：＜50PA，耐水温：0～120度 |
YL-A1 |
2 |
台 |
|
9 |
太阳能集热器热性能测试系统管理软件 |
TYD-2B |
1 |
套 |
|
10 |
自调式传感器支架 |
TYD-ZJ2 |
1 |
台 |
一．太阳能集热器（热性能）测试系统全部配置
|
序号 |
名 称 |
型 号 |
数 量 |
单位 |
|
1 |
太阳能集热器热性能测试仪 |
TYD-2B |
1 |
套 |
|
2 |
全自动太阳跟踪试验台 |
TZG-2 |
1 |
套 |
|
3 |
日晷 |
TBS-2-C |
1 |
台 |
|
4 |
恒温测试台 |
TYD-CZ-HW1 |
1 |
套 |
|
5 |
储水箱 |
TYD-CSX1 |
2 |
套 |
|
6 |
连接管路及配件电缆 |
标准 |
1 |
套 |
|
7 |
太阳能集热器系统控制柜 |
TYD-2B-KG1 |
1 |
台 |
|
8 |
微机+ 打印机 |
联想 |
1 |
套 |
|
9 |
系统培训调试费 |
标准 |
1 |
另议 |
二．TYD-HY2 太阳能热水系统恒压试验台
|
序号 |
名称 |
型号 |
数量 |
单位 |
|
1 |
升降温恒压装置 |
HY2-WY |
1 |
台 |
|
2 |
自动雨淋装置 |
HY2-YL |
1 |
台 |
|
3 |
自动控制器 |
HY2-KZ |
1 |
台 |
三．TYD-LD1冷冻室
|
序号 |
名称 |
型号 |
数量 |
单位 |
|
1 |
冷冻室 |
TYD-LD1 |
1 |
台 |
四．钢球试验装置 &am
