DRT-4四要素太阳辐射仪

型号： DRT-4型四要素太阳辐射仪
品牌：北京天裕德
产品简介：

DRT-4型四要素太阳辐射仪是可以同时测量太阳总辐射，散射辐射，直接辐射，日照时数的综合太阳辐射仪。它集测量、显示、存储、输出为一体；与配套软件共同使用，可自动下载数据，生成报表，打印数据。它功能强大，体积较小，便于安装，无需调试与维护，是性价比超高的一款产品。此产品是专用于太阳光伏电站的太阳辐射仪。

基本原理

典型应用

技术参数

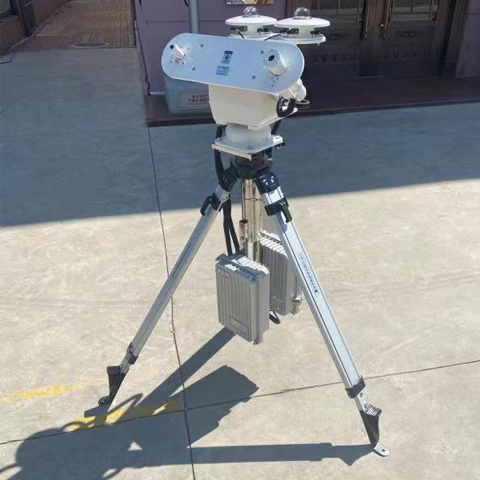

DRT-4四要素太阳辐射仪是由太阳总辐射传感器、自动旋转遮光环和数据采集器组成的。太阳总辐射传感器安装在遮光装置上，遮光环不间断旋转，每旋转一周，太阳总辐射传感器就会被遮挡住一次，数据采集器即可快速测量出太阳的总辐射值与散射辐射值。同时，根据安装地点的经纬度与当前时间，数据采集器可以直接计算出太阳的直接辐射值与日照时数。数据采集器采用高性能微处理器为主控CPU，对采集到的数据具有自动校准功能，内有大容量数据存储器，可连续存储数据(存储时间可以设定)，工业控制标准设计，便携式防水防震结构，大屏幕液晶显示屏，适合在恶劣气候环境使用。既可以与计算机连机使用，又可以断开微机独立监测。

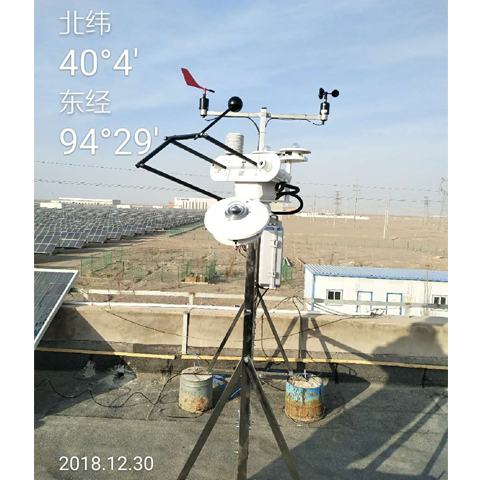

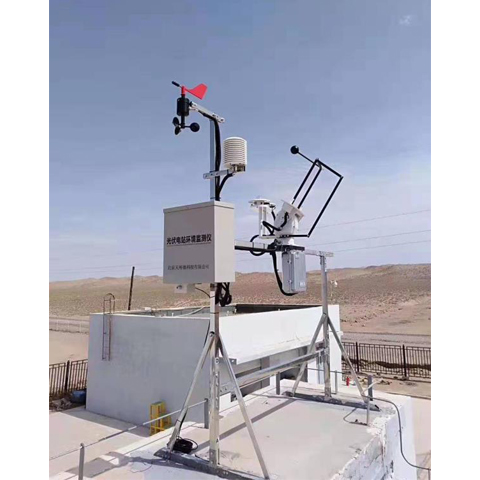

此产品是专用于太阳光伏电站的太阳辐射仪。

1. 灵敏度：7～14μV／W·m^-2

2. 响应时间：≤0.1秒(99％)

3. 内阻：约90Ω

4. 稳定性：±2％(一年内灵敏度变化率)

5. 温度特性：±2％(-20℃～+40℃)

6. 非线性：±2％

7. 重量：5kg

8. 测试范围：总辐射：0～2000W/㎡

散射辐射：0～2000W/㎡

直接辐射：0～2000W/㎡

日照时数：0～24h

9. 光谱范围:400～1100nm(适合光伏电站测量)

10.遮光环旋转速度：6秒/圈

11.供电电压：DC12V；AC220V,功率:3W

12.采集精度：小于1μv

13.通讯接口：标准RS232通讯接口，与监测中心PC机有线连接。

14.测量参数输出：总辐射,散射辐射,直接辐射,日照时间的瞬时值输出。

15.DRT-4型太阳辐射监测系统管理软件一套，在windows2000以上环境即可运行。实时显示各项数据，自动存储，自动计算并绘制太阳各种辐射的瞬时值曲线图。数据存储格式为EXCEL格式，可供其它软件调用。
