本实验系统充分考虑高校及科研院所科研和教学双重作用而设计的。由于节能技术涉及材料、暖通、结构、供电照明、采光设计、智能监控等多个领域，常见的节能技术手段就多达几十种，要在一个有限的建筑模型上充分体现各个技术手段是困难的。所以，本着实用、具有代表性的原则，本实验室主要集中了太阳能热利用、太阳能光伏利用、地热取暖、保温围护结构、隔热（LOW-E）玻璃、导光管采光、遮光反光板利用、太阳房利用、集热墙利用等典型的节能技术手段，力求直观明了地表达各项技术的应用。
同时本实验室配置了一个本公司推出的监控系统，利用各种传感器，实时采集和记录各项节能参数，如温度、湿度、照度、太阳辐射、风速等，通过后期软件可直观观察到能源的运行过程。可计算某个系统的能效利用，如太阳能热利用等；同时利用反馈的节能指标进行控制，以达到节能的效果，同时满足人们的工作生活空气质量。
高校及科研院所科研

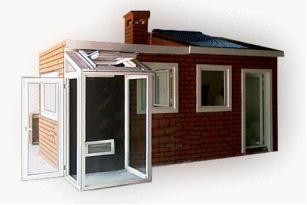

TYD-JZYG型太阳能建筑实验系统组成
|
项目名称 |
数量 |
单位 |
功能特点 |
特性 |
|
TYD-JZYG1 节能围护结构 |
40 |
㎡ |
实验室的主体结构 |
抗震、坚固、建设方便，专利节能保温材料 |
|
TYD-JZYG2 节能门窗隔热玻璃 |
12 |
㎡ |
演示自然通风及节能玻璃特点用于同普通玻璃的隔辐射热对比 |
断桥铝合金中空玻璃结构最新断桥铝结构 |
|
TYD-JZYG3 太阳房日光间 |
4 |
㎡ |
太阳房的平面尺寸为长度2M,宽度2M，高度2.5M。这种太阳房主要是利用南向垂直集热墙，吸收穿过玻璃采光面的阳光，然后通过传导、辐射及对流，把热量送到室内 |
钢构加玻璃 |
|
TYD-JZYG4 特朗伯集热蓄热墙 |
4.8 |
㎡ |
温室演示和集热墙防护 |
特朗伯集热墙是由朝南的重质墙体与相隔一定距离的玻璃盖板组成。在冬季，太阳光透过玻璃盖板被表面涂成黑色的重质墙体吸收并储存起来，墙体带有上下两个风口使室内空气通过特朗勃墙被加热，形成热循环流动 |
|
TYD-JZYG5 地采暖系统 |
40 |
㎡ |
用于演示集热功能 |
试验室内铺设盘管式地暖管，为保证室内温度均匀和温度可控性采用四路分水器对地暖进行控制，地暖管采用高品质PE-RT地暖管。 |
|
TYD-JZYG6 太阳能集热系统 |
10 |
㎡ |
用于收集太阳辐射热存储热水, 满足太阳房的热水,地板采暖等功能. 1、太阳能集热板集热系统生产热水； 2、太阳能控制器、水箱系统控制； 3、辅助加热系统 供热补充； 4、蓄热模块； 5、地暖系统：高密度的地暖充分换热，一部分向室内供暖，一部分储存在恒温蓄热模块之中。 |
本实验室设计空间为40平方米，室内高度2.5米。拟采用真空管式集热器、集热面积约15平方米，储水箱采用双层不锈钢内夹聚氨酯发泡保温层，水箱放在室外水箱支架上或放在室内，灵活多变。
|
|
TYD-JZYG7 太阳能光伏利用 |
500 |
W |
用户光电转换，提供照明电能 |
独立的带控制的实际系统 |
|
TYD-JZYG8 导光管及光纤利用 |
1 |
组 |
自然光采光利用 |
导光管装置：导光管的全反射率98%以上，最高反射率可达99.9%，使得光线在系统中可以长距离的传输，遇到障碍时可以采用不同角度的弯管在建筑中任意穿行。 |
|
TYD-JZYG9 智能遮阳系统 |
1 |
组 |
用于遮光或反光
1、产品选用高强度铝合金制造。 |
由智能控制器按照设定的时段，控制不同朝向的百叶翻转角度。通过屋顶设置的多方位阳光感应器检测晴天还是阴天。阴天，系统控制百叶水平打开；晴天，则按阳光自动跟踪模式执行 |
|
TYD-JZYG10 太阳能建筑节能测试系统 |
1 |
套 |
整个太阳能建筑的节能监测及能效测评由2套测试系统完成 A可再生能源建筑应用测评系统 B材料光学性能测试仪(用于测试太阳房使用材料的太阳吸收率,反射率等光学指标)
|
能效测评内容: 集热系统得热量, 系统常规热源耗能量, 贮热水箱热损系数, 集热系统效率, 太阳能发电量,太阳能保证率 全年加权太阳能保证率, 全年加权常规能源替代量, 二氧化碳减排量（吨/年）；二氧化硫减排量（吨/年）, 年节约费用（元/年）；静态投资回收年限,示范推广性评价 |
