它是由不锈钢带有刃口角度的承水口的外护筒、过滤网、漏斗、三角形工作平台、永久磁钢、干式舌簧管、轴承螺钉、六角锁紧螺母、翻斗部件、限位螺钉、锁紧螺母、支架、底座、底脚、水准泡、调平螺钉、电缆护套、接线端子、备份干式舌簧管等主要部分组成。
承水口收集的雨水，经过装在承水口大漏斗上的过滤网，注入计量翻斗
——翻斗是用工程塑料注射成型的，用中间隔板分成两个等容积的三角斗室。它是一个机械双稳态结构，当一斗室接水时，另一斗室处于等待状态。当所接雨水容积达到预定值（6.28ml）时，便在重力作用下翻倒，之后处于等待状态，另一斗室处于接雨水的工作状态。当其接水量达到预定值时，又自己翻倒，处于等待状态。在翻斗侧壁上装有永久磁钢，它随翻斗翻动时从干式舌簧管旁扫描，干式舌簧管平时处于断开状态，只有在翻斗翻动、磁钢扫描干式舌簧管的瞬间才闭合。
这样翻斗翻动次数由磁钢扫描干式舌簧管通断并输出脉冲信号来计数，每记录一个脉冲信号，便代表地面有0.2mm深的降水，实现降水遥测的目的。

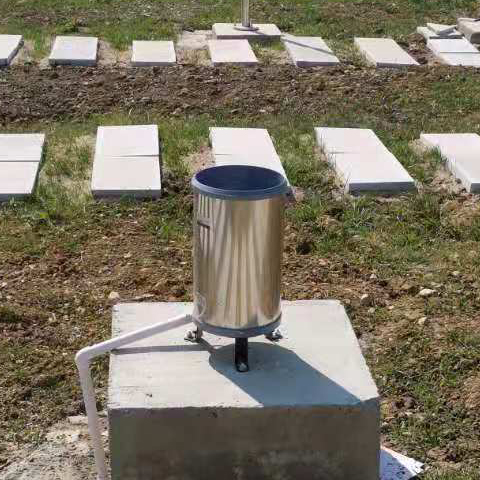

翻斗式雨量传感器适用于气象台（站）、水文站、农林、国防、高速公路、铁路等有关部门用来测量液体降水量、降水强度、降水起迄时间。
1、 承水口径：200+0.6mm
2、 测量降水强度：≤4mm/min（在8mm/min可以工作）
3、 分辨力：0.2mm（6.28ml）
4、 误差：±3％（室内静态测试，雨强为2mm/min时） 5、 输出信号：单干式舌簧管通断
6、 工作温度：气象标准环境
7、 贮存温度：气象标准环境
8、 开关容量：DC,U≤12V，I≤500mA
9、 接点工作次数：1×107次
10、仪器体积：直径×高为260×420mm
11、仪器净重：约3kg
