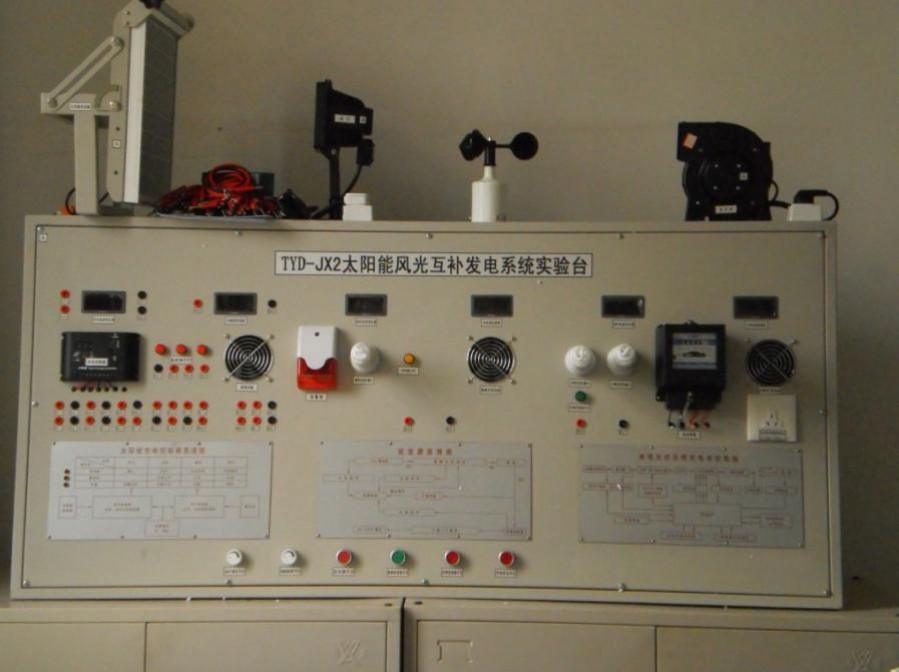

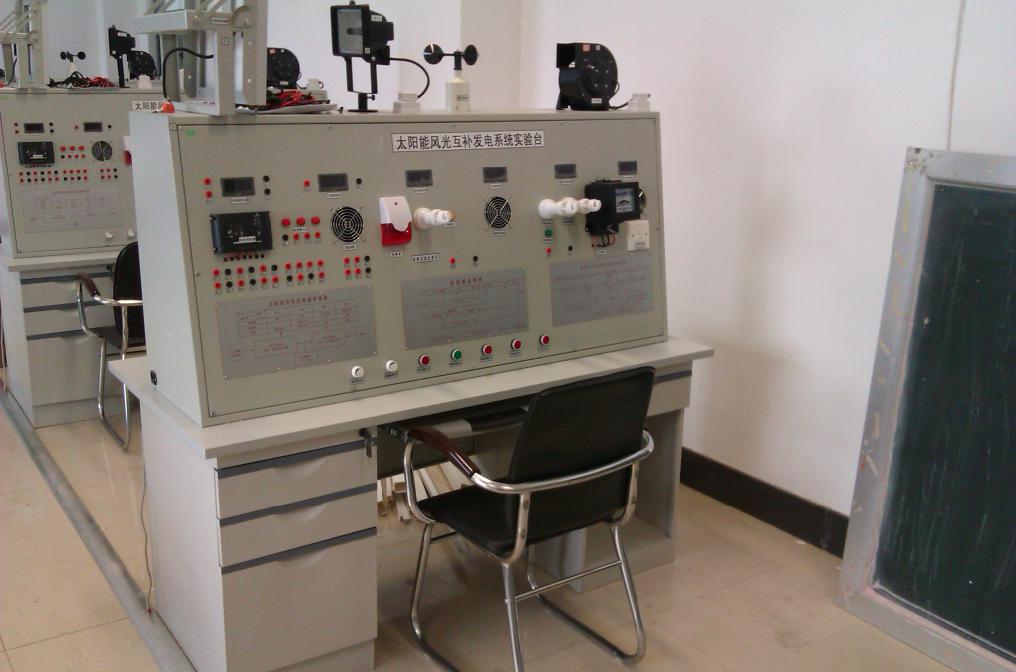

太阳能风光互补发电系统实验台既可以作为教师和学生科研开发的硬件平台；又可以用于培训从事光伏发电工作的人员，主要演示太阳能发电的原理及组成构件，指导学生操作太阳能与风力发电的每一个项执行过程。同时也展示了发电的应用效果，适合各大高校使用。

实验一  太阳能光伏板能量转换实验

负载LED灯，观察加电流/电压表

实验二  环境对光伏转换影响实验

用可调电阻控制灯光,让灯光的亮暗变化看电流电压的变化

实验三  太阳能电池光伏系统直接负载特性实验

在离网逆变器后接LED灯泡,风扇,收音机等简单的用电器（同实验一）

实验四  太阳能控制器工作原理实验

光控，时控，感应开关，过充过放

实验五  接反保护实验

将太阳能板正负极接反，观察电流表显示值

实验六  太阳能控制器对蓄电池的过充保护实验

用开关切换,电池电压升压达到控制器保护电压,串联电流表,显示电流值是否保护

实验七  太阳能控制器对蓄电池的过放保护实验

用开关切换,给低电压达到控制器保护电压,串联电流表,显示电流值是否保护

实验八  夜间防反充实验

用SC双向指针电流表,将太阳能板用黑布遮住,关掉模拟阳光,看是否有电流通过

实验九  离网型逆变器工作原理实验

连接太阳能发电系统相关配件，逆变器输出220VAC，添加交流负载（详见离网型逆变器逆变器工作原理图）

实验十  独立光伏发电实验

连接太阳能发电系统相关配件，逆变器输出220VAC，添加交流负载

实验十一  并网型逆变器工作原理实验

连接太阳能发电系统相关配件，逆变器输出220VAC，输出断串联功率表，可以显示输出电网功率（详见并网型逆变器工作原理图）

实验十二  光伏并网实验

连接太阳能发电系统相关配件，逆变器输出220VAC，输出断串联功率表，可以显示输出电网功率（详见并网型逆变器工作原理图）

实验十三  能体现出风光互补功能

开启模拟风机，使风力发电机处于发电工作状态，与太阳能发电同时为蓄电池充电,风光充电切换、风机保护。
