自动气象站系统组网方式
自动气象站与中心气象计算机之间的组网方式可以采用有线和无线两种组网方式。

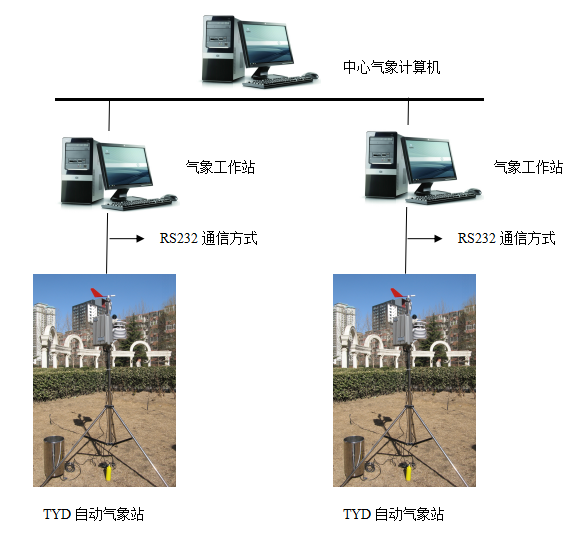

2.1、有线组网方式；（选配）
自动气象站与气象工作站计算机之间采用RS232总线进行通讯，有效距离30米，还可以通过RS232转485模块将传输距离延长到800米。气象工作站计算机与中心气象计算机之间可以采用互联网进行组网，中心气象计算机可与多台自动气象站组成气象监测网络。

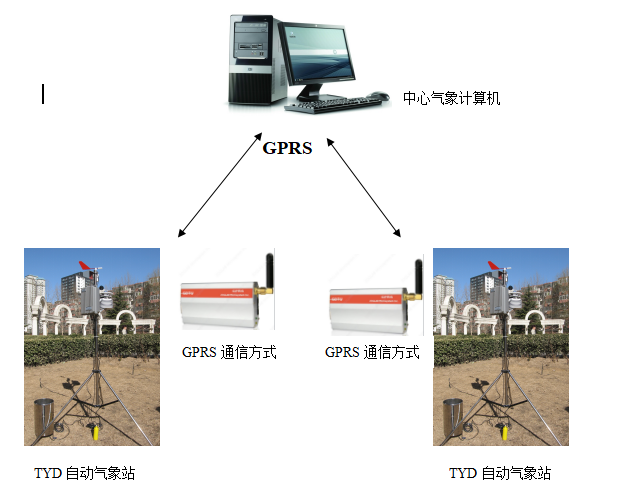

2.2、GPRS无线通讯方式；（选配）
在自动气象站直接布线不方便的情况下，可以采取GPRS无线数据通信网络的方式来传输气象数据，中心气象计算机可以与多台自动气象站通过移动GPRS无线数据通信网络组成气象监测网络。
采用GPRS数传数据采集系统时，可以分为远端点设备和中心设备。远端点设备采用GPRS数传装置与现场的仪表（或是智能化设备）相连。
中心可有三种方式实现：
1、采用计算机加GPRS数传装置的方式。（需要当地的GPRS网络支持APN功能）
2、采用计算机加互联网IP地址（动态或静态两种）的方式。
3、第三种为专线直接接入系统公司机房的方式。

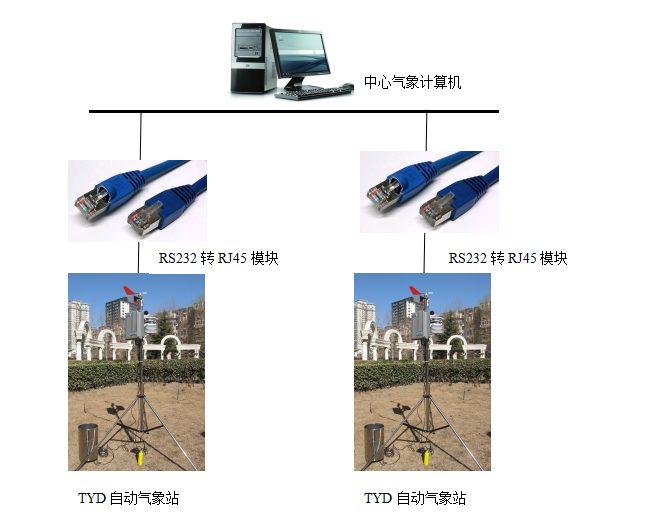

3.3、局域网接入方式。（选配）
通过RS232转LAN(RJ45)模块把采集仪作为局域网中的一部分来进行通讯。这种方式用于在有网线接口的情况下，直接进行仪器和电脑主机的连接。
|
整体气象站配置说明 |
||||
|
类别 |
设备 |
说明 |
配置情况 |
|
|
气象传感器
|
气温传感器 |
反射辐射传感器 |
用于测量各个气象要素
|
用户选配不同的气象传感器 （广泛应用于高精度气象站、极地气象站、景区气象站、温湿大棚气象站、中尺度气象站、车载气象站、校园气象站、农业气象站、森林防火气象站、高速公路气象站、海岛气象站等等；也可单要素（雨量站）、两要素（温雨站）、四要素、五要素、六要素等小型便携自动气象站。
|
|
空气湿度传感器 |
散射辐射传感器 |
|||
|
风速传感器 |
直接辐射传感器 |
|||
|
风向传感器 |
净全辐射传感器 |
|||
|
雨量传感器 |
地球辐射传感器 |
|||
|
大气压力传感器 |
紫外线辐射传感器 |
|||
|
太阳辐射传感器 |
日照时数传感器 |
|||
|
土壤温度传感器 |
土壤水势传感器 |
|||
|
土壤湿度传感器 |
二氧化碳传感器 |
|||
|
超声波风速风向传感器 |
光照度传感器 |
|||
|
黑球温度传感器 |
激光测雪深传感器 |
|||
|
叶面湿度传感器 |
噪声传感器 |
|||
|
能见度传感器 |
多种气体传感器 |
|||
|
用户选配不同的气象传感器 |
二要素：气温、空气湿度； 三要素：气温、空气湿度、大气压力； 四要素：气温、空气湿度、风速、风向； 五要素：气温、空气湿度、风速、风向、雨量； 六要素：气温、空气湿度、风速、风向、大气压力、雨量； 七要素：气温、空气湿度、风速、风向、大气压力、雨量、太阳辐射； 八要素：气温、空气湿度、风速、风向、大气压力、雨量、太阳辐射、土壤温度； 九要素：气温、空气湿度、风速、风向、大气压力、雨量、太阳辐射、土壤温度、土壤湿度； 根据用户不同需求搭配不同气象传感器，最多可配置二十四要素。 |
|||
|
百叶箱 |
轻型百叶箱（金属材质） |
用于屏蔽环境干扰 |
与气温、空气湿度传感器同时配置 |
|
|
气象数据采集仪 |
气象数据采集仪 |
采集、显示、记录、通讯气象数据 |
基本配置 |
|
|
LED显示屏 |
LED显示屏 |
显示气象信息 |
1MX2M等单色、双色、彩色 |
|
|
电源系统 |
交流220V |
对现场气象站供电 |
用户根据现场情况选择供电方式
|
|
|
直流12V |
||||
|
太阳能供电 |
||||
|
通讯系统 |
有线RS232、RS485、转USB |
RS232(0—20m)、RS485(20m—1000m) |
用户根据现场情况选择通讯方式
|
|
|
移动无线GPRS |
通讯距离不限 |
|||
|
气象短信 |
通讯距离不限 |
|||
|
野外防护箱 |
野外、三防设计 |
用于防护气象数据采集仪、通讯设备、电源系统、防雷系统 |
用户根据现场情况选择防护方式 |
|
|
气象站支架 |
不锈钢气象站支架 |
2米、3米、6米、10米高，用于放置气象传感器、轻型百叶箱、野外防护箱等气象设备 |
用户根据现场情况选择安装方式 |
|
|
防雷系统 |
避雷针 |
用于保护现场气象站 |
用户根据现场情况选择避雷方式 |
|
